Soleras de hormigón: diseño, ejecución, cálculo, juntas y patologías

Las soleras de hormigón son elementos no estructurales de separación con el terreno, ejecutados como acabado final (garajes, naves, patios) o como base para otros pavimentos. Aunque se consideran “no estructurales”, su puesta en obra exige rigor: una solera mal ejecutada termina en fisuras, humedades, asientos diferenciales, problemas de planeidad y patologías en elementos colindantes (tabiquería, cerramientos, zócalos).

En esta guía resumimos lo esencial desde un enfoque profesional: capas y subbase, criterios de dimensionamiento, armado, juntas, procedimientos de ejecución, curado, normativa aplicable y un bloque específico de patologías con causas y prevención.

1) Capas de un pavimento de hormigón

Una solera funciona como un sistema multicapa. La última capa es el hormigón, pero el comportamiento real depende de la explanada y la subbase.

• Explanada (terreno natural): debe estar preparada, nivelada y compactada. Si el terreno es inadecuado (rellenos antrópicos, suelos blandos/expansivos), se requiere sustitución o estabilización.
• Subbase: normalmente zahorra artificial o materiales granulares. Debe estar bien compactada (habitual: ≥ 95% Proctor) y con espesor uniforme.
• Geotextil (si procede): separa capas y evita migración de finos.
• Lámina de polietileno: reduce pérdida de lechada y humedad ascendente, y actúa como capa de deslizamiento. Ojo: si se coloca directamente bajo el hormigón, puede aumentar el riesgo de alabeo (curling) por gradientes de humedad (cara inferior más húmeda / superior más seca). En algunos casos se mitiga colocando ≈10 cm de capa granular sobre la lámina.

2) Dimensionamiento orientativo (espesor y hormigón)

El espesor depende de cargas, apoyo y exigencia de servicio (planeidad, desgaste). Como referencia orientativa:

• Peatonal/residencial: 8–10 cm
• Garajes comunitarios: 12–15 cm
• Industrial ligero: 15–18 cm
• Tráfico pesado / logística: 18–25 cm

En hormigón, se emplea habitualmente HA-25 / HA-30, árido 12–20 mm, consistencia S3–S4. Para reducir riesgo de fisuración por retracción, se recomienda controlar la relación agua/cemento (evitar excesos) y asegurar un curado correcto.

3) Armado: mallazo, fibras y dónde se coloca

El armado en soleras suele ser de control de fisuración (retracción/contracción y gradientes térmicos), más que “resistencia estructural”. Las soluciones habituales son:

• Mallazo electrosoldado (B500T): colocado en el tercio superior, típicamente a ~50 mm de la superficie.
• Fibras poliméricas (polipropileno/poliolefina): ayudan a controlar retracción plástica.
• Fibras metálicas: además de retracción, mejoran comportamiento a impacto/fatiga (muy usadas en industrial).
• Solución mixta: mallazo + fibras (muy eficaz en control de fisuración en obra real).

Solapes del mallazo: el solape se refiere a cuánto se superponen los paños para garantizar continuidad. Como regla de obra, se usa ≥ 450 mm (por ejemplo, 3 cuadrículas de 15 cm), y en general se indica como 30 diámetros (30 veces el diámetro de la barra) con un mínimo práctico de 450 mm.

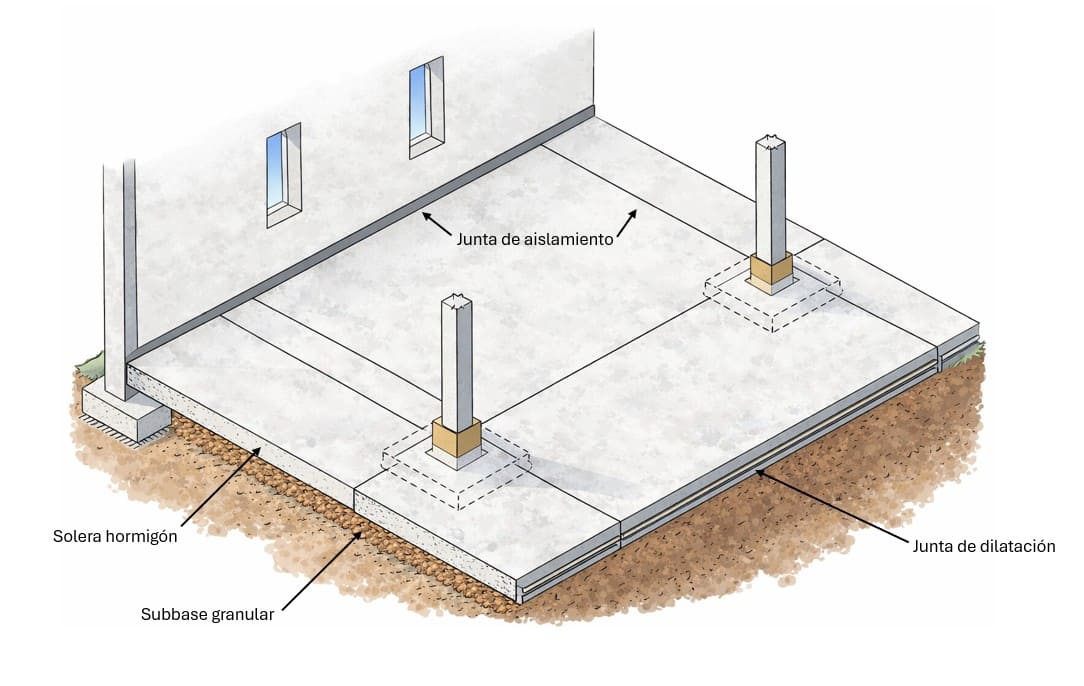

4) Juntas: la “ingeniería” que evita fisuras

La mayor parte de las fisuras “inesperadas” aparecen por ausencia o mala ejecución de juntas. Tipos principales:

• Juntas de separación/aislamiento: perímetros y elementos rígidos (muros, pilares, sumideros, arquetas), con material compresible (10–20 mm).
• Juntas de construcción: entre paños hormigonados en diferentes momentos (fin de jornada, interrupciones).
• Juntas de retracción/contracción: por serrado o inducción, con profundidad típica 1/4 a 1/3 del espesor y ejecución en plazo (habitual: 6–24 h).
• Juntas de dilatación: cada grandes longitudes y/o coincidiendo con juntas del edificio; en tráfico pesado se recomiendan pasadores para transferencia de carga.

Recomendación práctica: paños lo más cuadrados posible (relación largo/ancho entre 1 y 1,5) y evitar cortes en T o L.

5) Procedimiento de ejecución (puesta en obra)

1. Preparación del soporte: compactación y control de densidad; cuidado en zonas con canalizaciones.
2. Regularización: espesor uniforme de subbase; evitar apoyos mixtos sobre zapatas/encachado sin detalle de transición.
3. Colocación de láminas (si se emplean): solapes bien resueltos y sin roturas.
4. Armado: sobre separadores, no “levantado con ganchos” durante el vertido.
5. Vertido y compactación: vibrado (aguja/regla vibrante según espesor) sin “mover” el hormigón a base de vibrador.
6. Acabado: fratasado o helicóptero cuando el hormigón lo permite sin hundimientos excesivos.
7. Curado: imprescindible para resistencias y desgaste, y para reducir fisuración.

6) Patologías en soleras: causas típicas (proyecto, obra y uso)

6.1 Fisuras por retracción/contracción

• Espaciado inadecuado de juntas o serrado tardío.
• Profundidad de corte insuficiente/excesiva.
• Curado deficiente y evaporación rápida.
• Exceso de agua (a/c alta) o consistencias excesivamente fluidas sin control.

6.2 Fisuras en esquinas y encuentros rígidos

• Ausencia de junta de aislamiento en pilares, muros, arquetas o sumideros.
• Falta de refuerzo en esquinas (armadura a 45° en cambios geométricos).

6.3 Alabeo (curling) en bordes

• Gradientes de humedad/temperatura entre cara superior e inferior (se acentúa si hay lámina impermeable directa bajo la solera).
• Curado insuficiente y secado rápido de la superficie.
• Hormigones con elevada exudación y acabado/llaneado fuera de tiempo.

6.4 Humedades (capilaridad o filtración)

• Nivel freático próximo, drenaje perimetral insuficiente o subbase no adecuada para drenaje.
• Ausencia o mala ejecución de barrera bajo solera (y, en su caso, sistema impermeable correcto).
• Fugas de redes de saneamiento/abastecimiento.

6.5 Asientos diferenciales y desniveles

• Compactación deficiente de explanada/subbase.
• Canalizaciones con relleno inadecuado o cambios bruscos de rigidez de apoyo (zapata vs terreno).

7) Recomendaciones técnico-constructivas (checklist)

• Ensayos de compactación (Proctor) y control de densidad “in situ” cuando el proyecto lo requiera.
• Subbase con espesor uniforme y correcta compactación (habitual: ≥95% Proctor).
• Plan de juntas definido (tipo, separación, geometría de paños, plazos de serrado).
• Armado bien posicionado (tercio superior) con separadores y sin pisado directo (usar pasarelas).
• Vibrado y acabado en el momento correcto (evitar segregación y exceso de agua superficial).
• Curado riguroso (productos de curado, láminas, riegos controlados, etc.).

8) Normativa y referencias técnicas

En España, el marco de referencia suele incluir el Código Estructural (RD 470/2021) para la puesta en obra del hormigón, el CTE (acciones/criterios generales) y normas UNE aplicables al hormigón y pavimentos, además de guías técnicas del sector.

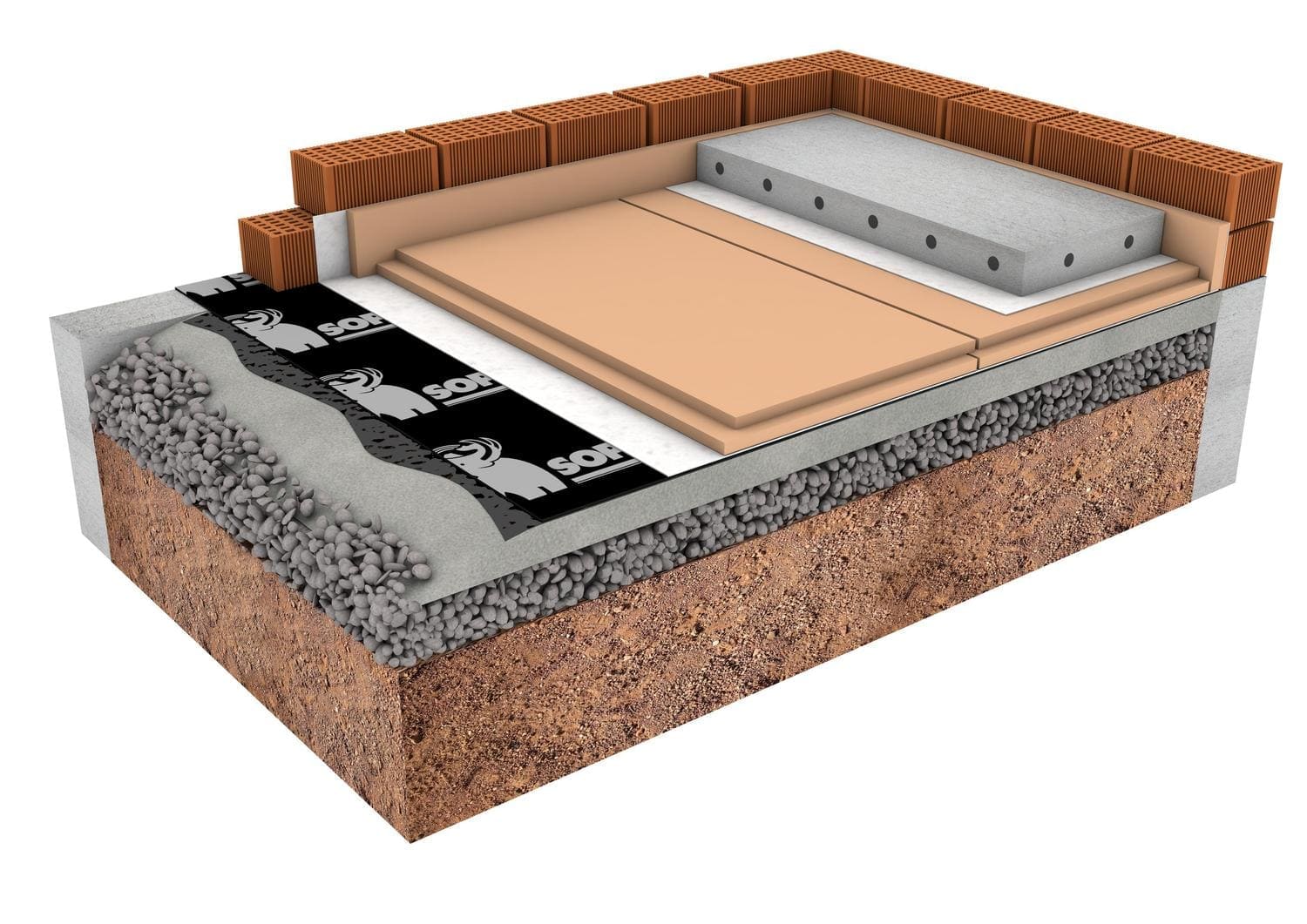

Esquemas prácticos: capas, armado y juntas

Los esquemas ayudan a “ver” el detalle: capas de apoyo, posición correcta del mallazo, tipología de juntas y ejecución del acabado. Si quieres, podemos preparar una versión con 4 imágenes separadas (una por concepto) o una infografía final tipo “resumen”.

Conclusión

Una solera no es “solo hormigón”: es un sistema donde el soporte, la compactación, el armado, las juntas y el curado determinan el resultado. La mayor parte de patologías (fisuras, humedades, alabeos y asientos) se previenen con una definición correcta en proyecto y un control estricto en obra.
